Первый пост темы: valeralap Post: #296456 От:22.03.2011 (18:10) В этой теме, выкладываются схемы и пояснительное описание к ним. Назначение, в связи с чем разрабатывалась, откуда взята и с какой целью. К некоторым схемам будут прилагаться фотографии опытов. Схемотехника будет разная и не привязанная к одной тематике. Выкладывать буду по мере собственного продвижения и наличия времени. На интересующие вопросы постараюсь отвечать. Если какая-то тема вызовет интерес в разработке схем, удачные свои схемы так- же можете выкладывать. Цель накопить базовую схемотехнику с доступом в одном месте. На сайте в различных ветках так же много приличных схем, если у кого-то есть свободное время, можете выбрать и разместить на данной ветке.
street | Post: 421154 - Date: 29 Jun 2013 20:17 Звук,... та ещё весчь. Но компаратор в ОСи устраняет разницу между дыркой в ухе и дыркой в другом месте. Остаётся только след от медведя .

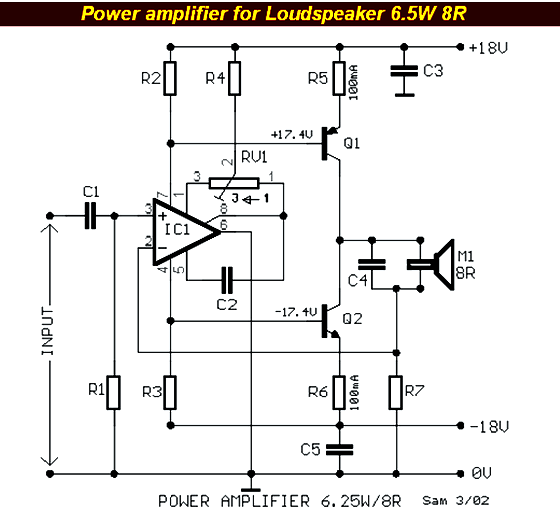

Это сильная подсказка. Много экспериментировал и нашел это решение самостоятельно, спаял на макете - просто обалдел когда начал прослушивать.
Такой детальности вообще некогда не слышал. В записях которые до дыр заездил, услышал нюансы отдельных инструментов которые на обычных усилителях как то маскируются. Самое интересное, что спустя год нашел такую схемотехнику...
Размер: 25.65 KB
_________________ Чтобы слушать Иисуса Христа, нужно быть, хотя бы его апостолом!
Слушай "стрит" - если есть что сказать - говори, а не перди и не выставляй ссылки на "гениев", которые открывают для себя технические решения 40летней давности.
"И не беда , что частота разная..." - ты хоть понимаешь свою пургу?
Накурился сегодня чаво сильного?
Спрашивается, а что вы там до сих пор слушали? 😕
Детальность еще сильно зависит от материала, желательно оригинальный компакт,
а не сжеванный мп3 или компакт из него, а микросхемы рулят, от 1 до 5 каналов,
ну и моща до несколько сотен ватт на одну микруху, огромные они на ладонь влазят 🤢
xx0 | Post: 421172 - Date: 30 Jun 2013 00:57 Спрашивается, а что вы там до сих пор слушали?
Да есть у меня,- что послушать, только оцифрованного материала больше 20гб. Битрейт записей есть разный но придерживаюсь 320 есть редкие вещи которые храню в оригинальном формате. Есть оригиналы на виниле которые за 40лет один раз записывал для оцифровки.
_________________ Чтобы слушать Иисуса Христа, нужно быть, хотя бы его апостолом!
street | Post: 421154 - Date: 29 Jun 2013 20:17 Звук,... та ещё весчь. Но компаратор в ОСи устраняет разницу между дыркой в ухе и дыркой в другом месте. Остаётся только след от медведя .

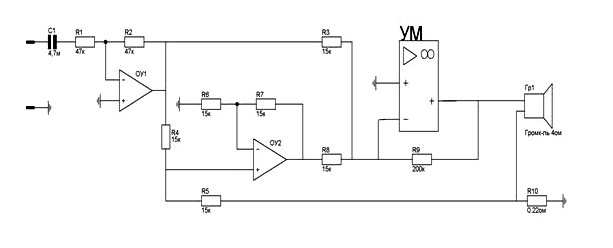

Проверял,- решение вне всяких похвал. Согласен про лампы можно забыть, разве- что для красоты как раритет делать. Микросхем хороших тоже полно, это сильно упрощает как сборку так и трудозатраты. Главное качество получается просто запредельное.
Там отзыв и тот на высоте, натуральный декомпрессор! Ручки точно вращать не надо,- всего навалом...
Размер: 12.07 KB
_________________ Чтобы слушать Иисуса Христа, нужно быть, хотя бы его апостолом!
Микросхемам нужно хорошее питание, желательно тоже на микросхемах TOP 😕
Высокий кпд более 90%, вход универсальный 85-265 вольт, цена копеечная.
На каждый канал собирается свой источник питания или на пару каналов.🤢

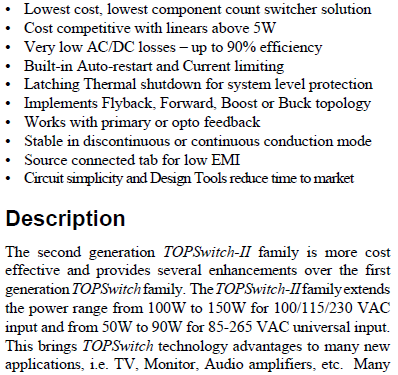

Описание Размер: 37.96 KB
БП 200Вт для Аудио на двух TOP227 Размер: 91.18 KB
Высокочастотный очень хорош своей компактность при высокой выходной мощности. Но шумов, в особенности у обратно-ходовых преобразователей, очень много. Для Hi-End усилка нужно по другому.
Нужен класический трансформатор на 50 гц. и на каждый усилитель свой отдельный. И пол-ведра конденсаторов для фильтрации на выходе, плюс защиту от перенапряжения (увы в сети не всегда 220, очень часто и до 260 подымается и выше)😊
xx0 | Post: 421329 - Date: 02 Jul 2013 08:17 Микросхемам нужно хорошее питание, желательно тоже на микросхемах TOP
Высокий кпд более 90%, вход универсальный 85-265 вольт, цена копеечная.
На каждый канал собирается свой источник питания или на пару каналов.
Да,- это прописная истина, что источник питания играет важную роль и не только для УНЧ.
Всегда хочется сделать что-то свое и не применно превосходящее по параметрам какие то образцы как промышленной так и любительской аппаратуры. Это и есть творческий поиск. Сколько не перебывало у меня разной аппаратуры я ее постоянно усовершенствовал и всегда находил такие решения которых не было на тот период негде. Да и сейчас, как ищу новые решения так и старые есть, которые просто устарели,
но некоторые решения можно применить применив современную элементную базу. Многократно убедился, что простое но оригинальное решение может далеко позади оставить промышленные образцы практически любого уровня. Это и есть творчество...

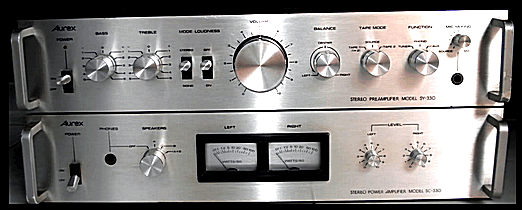

В данный момент у меня старенький комплекс AUREX SY-330 но мне он нравится, много лет служит...
Правда оконечный горел и подвергался переделки, сейчас тоже думаю переделать на самые как мне кажется лучшие решения.

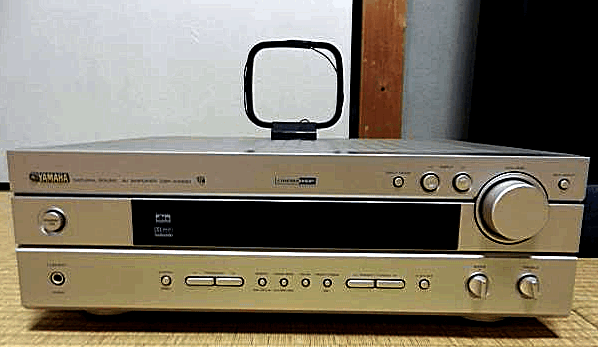

Купил недавно подержанный ресивер YAMAHA DSP-AX530 на мою пенсию новый или дорогой не купишь... Но хоть что-то есть, что бы как то сравнить свои самоделки.
Решений полно как на лампах так и на транзисторах, в чистом виде на микросхемах мне не нравится но гибриды, очень даже уважаю.
Размер: 68.46 KB
Размер: 80.00 KB
_________________ Чтобы слушать Иисуса Христа, нужно быть, хотя бы его апостолом!
Ну какие шумы уважаемый mobile, когда даже комповые БП легко переделываются для

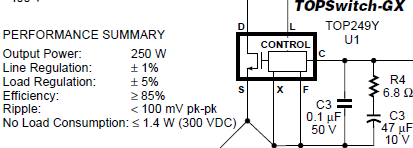

стационарных радиостанций, присмотрел у нас TOP249 66/133kHz, 2 бакинских и 250W,
стабильных, а не плавающих после транса, хотя кто мешает регулятор-печку поставить 🤢
Согласен с вами, что на трансе 50-ти герцовом еще и со стабилизацией кпд больше 50% не получить, получаем фактически утюг.Но и слух тоже у всех разный, по мне так с запасом хватит обратноходовика TOP249. Просто я не музыкант и многие погрешности в звуке не смогу услышать.😎
Самый идеальный вариант проверить оба блока питания, утюг и TOP249. И желательно записи на CD или .flac, на крайний случай mp3_320 тоже сойдет.

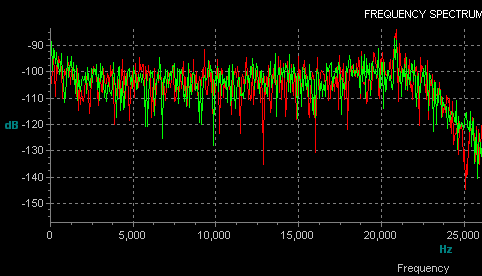

Не нужно быть музыкантом, чтобы шумы померять вот смотрите для примера шумы с ноутбучного БП
на выходе звуковой карты, -100dB в звуковом диапазоне, такой же будет и на TOP-овом БП 😕
Комповые БП - в подавляющем большинстве прямоходовики
TOP - обратноходовик и в следствии помех от него будет на 1-2 порядка больше, притом как электрических так и магнитных.
У нормального прямоходового компового БП после транса на 12 вольт обмотки ставится мост, добавляется 2 диода с земли, перематывается кольцо на 2 12 вольтовые обмотки, ставится фильтр, режктся ос и делается своя только на +12В - получаем 2*12В или 24В 10-20А в зависимости от вшивости первоначального БП.

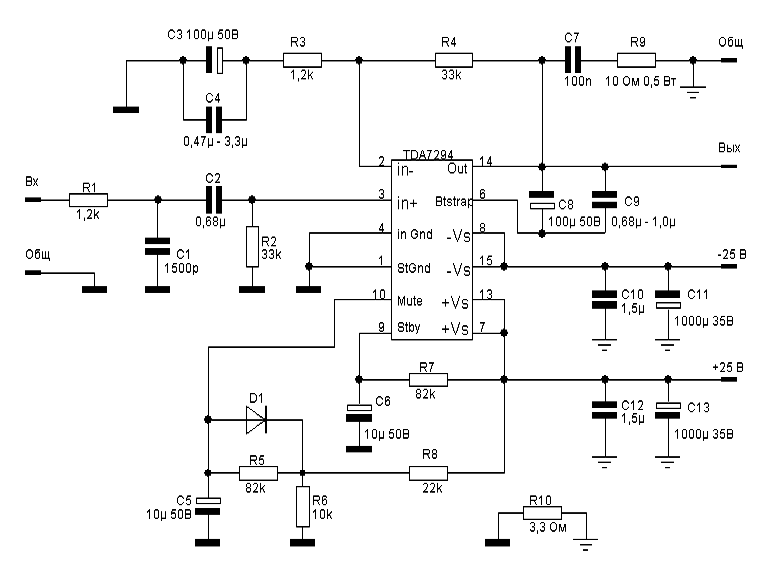

Наткнулся на статейку. HI-FI усилитель на микросхеме TDA 7294. Кому нужно описание то читайте саму статью. Меня заинтересовала возможность создать на базе этой микросхемы гибридный УНЧ.
Размер: 7.64 KB
Размер: 15.75 KB
_________________ Чтобы слушать Иисуса Христа, нужно быть, хотя бы его апостолом!
TOP221-227 TOPSwitch-II Family Three-terminal Off-line PWM Switch
Обратноходовик! смотри даташит, также на фото бп НЕТ накопительных дросселей.
Наткнулся на статейку. HI-FI усилитель на микросхеме TDA 7294. Кому нужно описание то читайте саму статью. Меня заинтересовала возможность создать на базе этой микросхемы гибридный УНЧ.
Уже год лежат 6 каналов собранных на этой микрухе, некогда скомпановать:)
При проектировании гибридного УНЧ особое внимание нужно уделять "ступенькам".
У нее и так мощи навалом, зачем гибридный?
Мне нужно 300ватт на канал с идеальным качеством, на этой микросхеме самое простое и дешевое решение. Мощность можно и больше получить все будет от источника питания зависеть.
_________________ Чтобы слушать Иисуса Христа, нужно быть, хотя бы его апостолом!
Ivani? Topswitch-gx Forward Design Methodology
The single-ended forward converter topology is often the best solution for AC-DC applications that require higher powers and higher output currents than are practical from flyback converters. The forward converter extends the power capability of TOPSwitch-GX to greater than 200 W for high current outputs. The feature set of TOPSwitch-GX offers the following advantages in single-ended forward designs: This application note is for engineers designing an AC-DC power supply using TOPSwitch-GX TOP248 TOP250 devices in a single-ended forward converter. It addresses single input voltage 230 VAC or doubled 115 VAC input, but does not address universal input (85 V to 265 V) designs. The document highlights design parameters that are fundamental to the use of TOPSwitch-GX in a single-ended forward converter. It offers a procedure to compute transformer turns, output inductance and other design parameters. This procedure enables designers to build an operational prototype in the shortest possible time. Refinement of the prototype hardware after bench evaluation will lead to a final design.

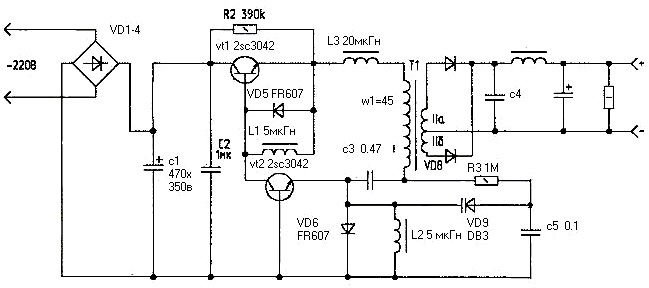

Буду пробовать источник питания по этой схеме. Когда-то ее выкладывал на нашем сайте человек с ником Вадимычь. Очень нужное решение, чистый синус, а это значит не каких помех. Мощность в интерпретации Вадимыча доходила до 2000вт! Габарит источника очень даже скромный. Идеальное решение для любой усилительной техники и не только...
Размер: 11.96 KB
Размер: 8.97 KB
_________________ Чтобы слушать Иисуса Христа, нужно быть, хотя бы его апостолом!
В вашей мурзилке КПД на 10% ниже стандартного для "TOPSwitch-GX" и схема в 2 раза больше деталей содержит, а в остальном хорошо 😀
Вот прстой не стабилизированный импульсный БП, влазит в отсек для 6-ти батареек 373/LR20/D [ссылка]
или на полевиках [ссылка]
Первый в детстве собирал, выкачивал с него до 300Вт.
Ivani? КПД >85%, 85 PLUS, точнее около 90%, как у топовых БП за 300$.
TOPSwitch-GX Forward Design Methodology Application Note AN-30 ®
Introduction
The single-ended forward converter topology is often the best
solution for AC-DC applications that require higher powers and
higher output currents than are practical from flyback converters.
The forward converter extends the power capability of
TOPSwitch-GX to greater than 200 W for high current outputs.
The feature set of TOPSwitch-GX offers the following advantages
in single-ended forward designs:
• Built-in soft-start
• Built-in under-voltage lockout
• Built-in adjustable current limit
• Programmable duty cycle reduction to limit duty cycle
excursion at high line and transient load conditions
• Higher efficiency (typically >70%)
Это обратноходовик из даташита а не прямоход из вашей мурзилки!
Ваня с тобой спорить бесполезно, все микросхемы TOP это ОДНОТАКТНЫЙ ПРЯМОХОД,
с лучшим КПД при преобразовании переменки в постоянку, 85%+ 😕
А обратноход там упоминается как дерьмо редкостное, than flyback переводится
как "чем обратноход", иди учи еще и английский, двоечник 🤢
The feature set of TOPSwitch-GX offers the following advantages
in single-ended forward designs:
Набор функций TOPSwitch-GX предлагает следующие преимущества
однотактного прямоходного дизайна:
Ваня с тобой спорить бесполезно, все микросхемы TOP это ОДНОТАКТНЫЙ ПРЯМОХОД,
Солнце голову напекло?
TOPSwitch -GX Flyback
С9-С12 и L2 фильтр, накопление происходит в трансформаторе
с возможностью работать прямоходом

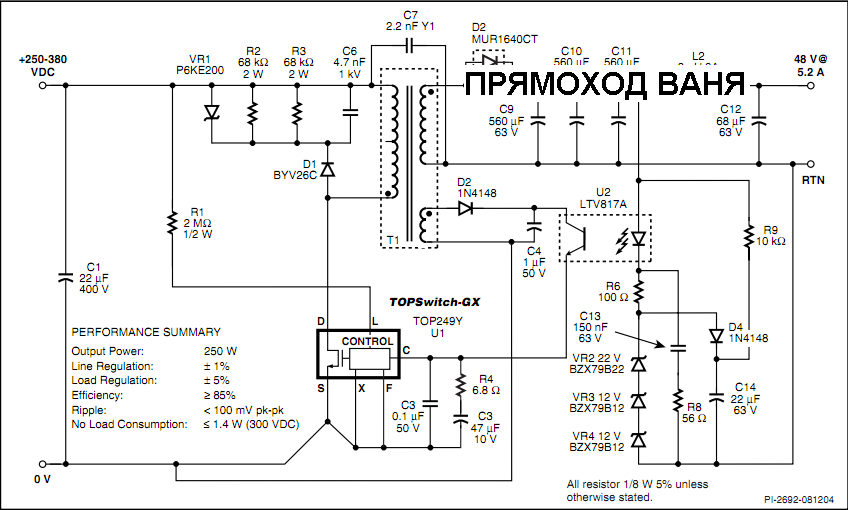

TOPSwitch-GX Forward
output induktor - накопительная индуктивность, output capacitor - фильтр, накопление в трансформаторе паразитное и гасится "primary clamp circuit"
Научитесь схемы читать, точками помеченны ОДИНАКОВЫЕ выводы (концы или начала) обмоток.
В даташите все 6 схем Flyback.
В жизни все маломощные ШИМ БП - обратноходовики(Flyback), средней мощности и мощные - варианты мостов(плумост, косой мост, мост) с прямоходом.
Однотактных прямоходов живьем не встречал, хотя ремонтирую достаточно много разношерстных железок.
Правильно Ваня, жаль Валеру, но придется тебе объяснить, что и в даташитах
ошибок, в том числе и с полярностью, и в самих схемах до хрена, читай учись 🤢
Прямоход +*катушка- -*катушка+ 😕
The single-ended forward converter topology is often the best solution for AC-DC applications that require higher powers and higher output currents than are practical from flyback converters. The forward converter extends the power capability of TOPSwitch-GX to greater than 200 W for high current outputs.
Топология однотактного прямоходного преобразователя часто лучшее решение для преобразователей переменка-постоянка, которые требуют большие мощности и большие выходные токи, чем получаемые на практике с обратноходовых преобразователей. Прямоходный преобразователь расширенной мощности TOPSwitch-GX рассчитан на более чем 200 Вт для больших выходных токов!😕
А в жизни все слаботочные БП для телефонов и ноутбуков это ПРЯМОХОДЫ 😬
valeralap |
Post:421160 - Date: 29.06.13(20:30)
efafd4.pdf
