Первый пост темы: dedivan Post: #404100 От:13.12.2012 (16:30) Скоро зима, морозы, машина плохо заводится, аккумуляторы мрут как мухи.
Надо их заряжать и лечить.
На год журнальчека глянь..2000год, конец лихих 90стых, время поголовной неграмотности, жадности и пиара!!!
Текст сочинил на эмоциях какой то альтернативный дядя типа мельниченко!! В качестве нагрузки сторудово юзал индуктивное сопротивление, а также не имеющий практического представления о затуханиях многозвеньевых контурах ФСС(фильтрах сосредоточеной селекции) Все расчеты последних хорошо отражены в учебничках правильных честных прошлых лет.
_________________ На Бога уповаем.
http://www.skif.biz/files/e5a7f3.jpg
Kasper Пост: 414153 От 27.Mar.2013 (18:18)
Деда у меня проблема Сердечники ЕТД у меня новые без зазоров, поэтому как его посчитать? и у ЕТД54 эффективное сечение 280квмм, значит с него можно сдоить всего 560 Ампер??? че так мало? феррит что должен быть огромезных размеров для пинков в 2000 ампер?
Буратино Пост: 414169 От 27.Mar.2013 (20:01)
Мне интересно
Конечно дешевле. И папке твоему дешевле было презерватив купить,
чем тебя бестолочь выкармливать.
,,Ну вот скажи- какой от тебя в этой жизни толк?
Нахрена он столько денег затратил?
dedivan Пост: 413639 От 21.Mar.2013 (14:31)
То есть ставлю акк на зарядку- напряжение около 11 вольт - сколько хошь заряжай. Ясно одна баночка капец.
Включаю импульсики - минута- две опа- скок 13 вольт, и дальше поехало.
Дык вот именно разрядные.
Я так думаю и в других банках наростики съедаются.
На отдельных АКБ от "ШУРИКА", точно - СРАБОТАЛО. и именно так: "Включаю импульсики - минута- две, опа- скок".
Kasper Пост: 414179 От 27.Mar.2013 (20:23)
что лучше брать

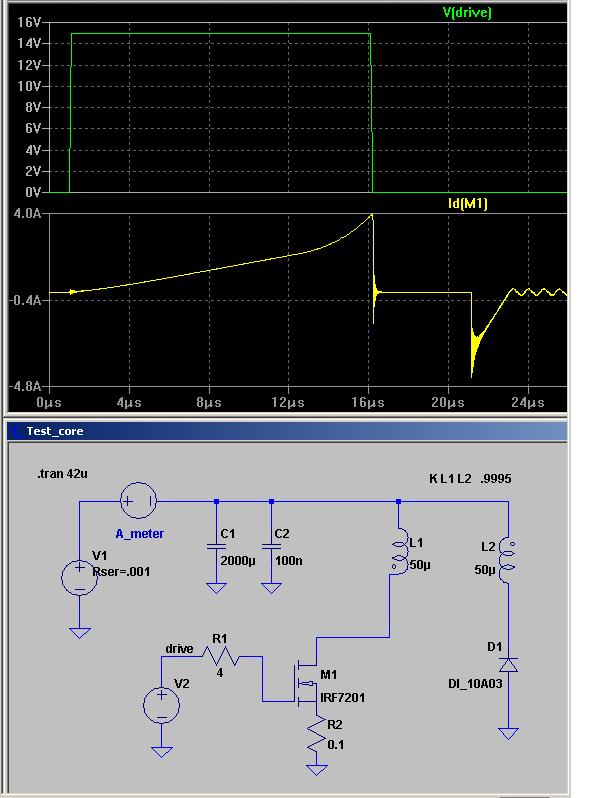

Сделай себе вот такой стендик и испытывай. Обмотку мотай обязательно двумя проводами.
Одна накачка- другая возвратная. Все что не вернулось- это потери.
Эдесь все можно померять и насыщение и потери и зависимость потерь от частоты, температуры....
И все что можно выжать не по справочнику, а именно с того что у тебя в руках.
Во вторичной цепи где диод стоит нужно ведь шунт поставить чтоб я вторым каналом осцилла мог померять. И еще вопрос ты нарисовал шунт в минусе у полевика. Он вроде мешает транзистору закрыться. Просто я немного непонял какой нам тут нужно фронт сделать. Еще и конденсатор нужно ставить чтоб затянуть а на сколько затянуть?
Во вторичной цепи где диод стоит нужно ведь шунт поставить чтоб я вторым каналом осцилла мог померять. И еще вопрос ты нарисовал шунт в минусе у полевика. Он вроде мешает транзистору закрыться. Просто я немного непонял какой нам тут нужно фронт сделать. Еще и конденсатор нужно ставить чтоб затянуть а на сколько затянуть?
А здесь во вторичке мерять особо нечего. Там все как в первичке будет.
По напряжению в первичке все видно.
Все что она не отдаст обратно- покажет амперметр- от источника кушать будет.
Это же стенд- здесь главное чтобы удобно померять можно было.
И лишние кондеры не нужны- нам нужно увидеть как быстро сердечник работает.
В реальной схеме- там нужен- чтоб полевик не насиловать.
shkaf Пост: 414171 От 27.Mar.2013 (20:04)
Твз ламповых ТВ ?
Кстати - да. Железяка заменит штуки 4 феррита такого же размера.
Но до определенной частоты. Но померять имеет смысл, а вдруг потянет-
вот и дешевый вариант для массового производства.
Спасибо деда!
Значит берем подруку попавший етд 54 мотаем 20витков в два провода например милиметровым проводом. Ставим диод а какой? Я думал мы строим стенд чтоб увидеть реальные амперы тоесть сколько можно выжать с сердечника. Расскажи как это посмотреть? Осликом меряем резистор в транзисторе. Или садамся только во вторичку?
Дед, и у меня ещё вопрос. На ЭТОМ фото, феррит - обычный? или с зазором? У меня в принципе получилось "оживить" АКБ от шуруповёрта на обычном. Но всё же, как ПРАВИЛЬНО??? Вроде и тему почитывал, но как то в памяти не запечатлелось😘.
СНК Пост: 414238 От 28.Mar.2013 (14:26)
Деда, а полевичок не слабоват в стенде?
Полевичок выбираем из доступных- с напряжением не менее 2х напряжений питания и током 50-100 ампер. Это чтобы смотреть сердечники до 3000 ампервитков. Для примера намотали 30 витков и дуем ток до 100 ампер.
Для мелких домашних сердечников достаточно.
Конечно, если ты станешь гонять транс от силовой подстанции.... то мелковат.
