Post:#284260 Date:13.01.2011 (09:24) ... Данная ветка предназначена для публикации и обсуждения практических аспектов эксплуатации РЗУ-радиантного зарядного устройства различных модификаций.
Для чего нужно РЗУ-кратко на сайте "www.radiant4you.net".
А не поможет ли мне добрый человек разобраться вот в этой схеме.
Передрал я ее из сборника, немножко доработал - заменил стабилитрон до 30 вольт и поставил более мощный импортный транзюк.
И вот как запустил я этот БП, все время у меня вылетает этот силовой транзюк.
Что-то не ладно с защитой по току. И никак не соображу как она работает. По идее подстроечным R8 я устанавливаю ток срабатывания. Именно во время установки защиты по току выгорает силовой транзистор. Транзистор TIP 30C по идее должен выдерживать 25 А. Нагрузка 7А. Если я ставлю защиту сразу на 10А транзюк БП сразу же выгорает. Может что-то с базой этого транзистора, какой-то нужно выдержать параметр?
Буратино....
Если я ставлю защиту сразу на 10А транзюк БП сразу же выгорает.
-----------------------
мощность такого транзюка(ТИП 35С) 125ватт ...отсюда ток съёма в нагрузке 7А будет при 17,8вольта по выходу ....при 30 вольтах на выходе ток сьёма не должен превышать 4,16А.
То что на него дают 25А - это для напруги на нагрузке =5вольт....
Вроде так,, если не подзабыл уже
Защита по току работает только в цепи б-э транзистора Т2 и закрывает его при увеличении тока. Так что надо не Р8 крутить, а подбирать номинал Р=390*Ом, на что и указывает звёздочка над ним (что требуется его подстройка, подбор).
Порог защиты по току Вам уже показал:
vodoprovodchik | Post: 322686 - Date: Sun Aug 28, 2011 11:42 am
Буратино....
Если я ставлю защиту сразу на 10А транзюк БП сразу же выгорает.
-----------------------
мощность такого транзюка(ТИП 35С) 125ватт ...отсюда ток съёма в нагрузке 7А будет при 17,8вольта по выходу ....при 30 вольтах на выходе ток сьёма не должен превышать 4,16А.
То что на него дают 25А - это для напруги на нагрузке =5вольт....
Вроде так,, если не подзабыл уже smile
.
Поэтому, сначала надо настроить отсечку по току, а уже потом играться с защитой от КЗ по напряжению.
Пы.Сы.: Посмотрел внимательнее схему и как на мой взгляд, Р8 вообще к защите не имеет отношения, а просто устанавливает рабочий режим для транзюка в регулировке стабилизации по напряжению.
Спасибо! Мне тоже кажется, что R8 это режим стабилизации по напряжению, но так написяно, что при помощи его регулируется защита по току. Если верно, что 7А это предел, то это плохо. Мне нужно, что б транзюк держал напругу 12в 10 ампер.
Так что там с эти звездным резистором 390 делать? в какую сторону - уменьшать или увеличивать сопротивление, что бы транзюк держал большой ток?
Уменьшаешь - отсечка по току сработает раньше, увеличиваешь - сработает позже.
Но плохо то, что схема "наворочена" в этой же точке по регулировке напряжения стабилизации и режимы не "выделенные", а взаимосвязанные. Поэтому и стоит резюк Р8 - для подстройки режима стабилизации напруги (установка середины диапазона для регулирующего транзистора).
Буратина...
Берём лампочку на 24 вольта от КАМАЗА(одну спираль) ,,,,ну или соединяем 2-е 12 вольтовых от фары в последовательное соединение(по одной спирали в каждой) ....ну или одну на 12 вольт, но обе спирали в последовательном соединении(они в цоколе сидят на общем , а нам надо крайние концы) - подключаем это на схему...и плавненько изучаем режимы схемы - крутя регулировки. Этот самый "резистор с * " нужно заменить на переменник(после отладки - можно поставить постоянное)
street Пост: 286999 От 30.Jan.2011 (17:34)
Любопытный результат получен при попытке восстановления литиевого аккума от сотового телефона.
Волею судьбы на момент восстановления температура окружающей среды на "испытательном полигоне" изрядно понизилась и составляла около 20 градусов мороза. Обычно при такой температуре телефон работать отказывается , а литий разряжается и заряжаться обычной зарядкой не хочет, при снятии с зарядки телефон тухнет при попытке совершить звонок или поиграть музычку через динамик.
Валялся у меня аккум BST-30 BKB 193 174/12R1A 700mAh, в возрасте уже..., от SE К500i.
Взял боксик из трёх металл-гидридных , заряженный от РЗУ до 4.85 вольт.
Подцепил к литиевому..., подцепил РЗУ..., жду когда литий начнёт нагреваться.
Чё-то не нагревается.., а вот боксик начал..., снял боксик , опять жду, когда литий начнёт нагреваться. Чё-то опять не нагревается , а напряжение между тем потихоньку на нём растёт , причем уже выросло изрядно супротив номинального...
В общем более 10-ти вольт я не стал поднимать. Снял его с РЗУ. Он оставался холодным. Подождал минут 10..., напр на литии номинальный 3.6вольт.
Цепляю вновь, напряжение потихоньку пошло вверх , аккум не нагревается...
Через некоторое время смотрю , уже более восьми вольт и продолжает расти , а акк холодный. Но более 10ти вольт не рискнул...
Снова снял , он холодный , разве лишь чуть нагрелся, но против рук всё равно холодный. Подождал..., ещё разок..., картина повторилась.
Тут я уже сам замерзать начал..., потому эксперимент прекратил , а акк вставил в телефон.
Тел включился , загрузился..., звоню... ЛЕГКО!!!
И так уже третьи сутки подряд, без подзарядки , на аккумуляторе , который ещё летом был снят с использования по причине полного отказа заряжаться в телефоне.
Алексею , респект!
Неплохо вышло, а разве можно использовать как источник питания для РЗУ - 2У три батарейки? я так пытался у меня ничего не вышло! Теперь заряжаю свои батарейки Дурасель ДжиПи от 12 вольтного авто акума, зарядка идёт доволно таки быстро за минуту они уже горяченькие. Проблема тока что с телефонным акумом боюсь такие фокусы проводить, ибо если он взорвётся или потечёт второго такого я не достану больше ибо телефону 10 лет, а у меня на этом телефоне с работы безплатные звонки не хочется терять!
street Пост: 286999 От 30.Jan.2011 (17:34)
Валялся у меня аккум BST-30 BKB 193 174/12R1A 700mAh, в возрасте уже..., от SE К500i.
Время разряда аккума в телефоне с непериодическим созданием нагрузки, кроме режима ожидания (поигрывал в игрули , включал музыку на динамик, два раза в день будильник срабатывал с повтором сигнала в течении получаса) составило 96 часов.
После чего акк был заряжен штатным ЗУ телефона. Утром 1 февраля телефон снят с зарядки и в том же примерно режиме продержался до сегодняшнего утра(8 февраля). Телефон выключился при попытке во второй раз повторить будильник.
Напомню , что ещё полгода назад , акк был снят с эксплуатации в телефоне, по причине не только не держания телефона в работе (менее суток) , но и в конце концов , в результате отказа заряжаться вообще от штатного ЗУ телефона.
На сегодня , этот аккумулятор , пребывая в почтенном возрасте , пожалуй восстановился полностью. Пока это так , что будет дальше при эксплуатации неизвестно.
Алексею , респект!
А вот такой интересный вопрос если подключить телефон на зарядку в мобильную зарядку которая работает от обычной АА батарейки запитанной от РЗУ, будет ли какой то эффект сопоставимый от прямого подключения к РЗУ?

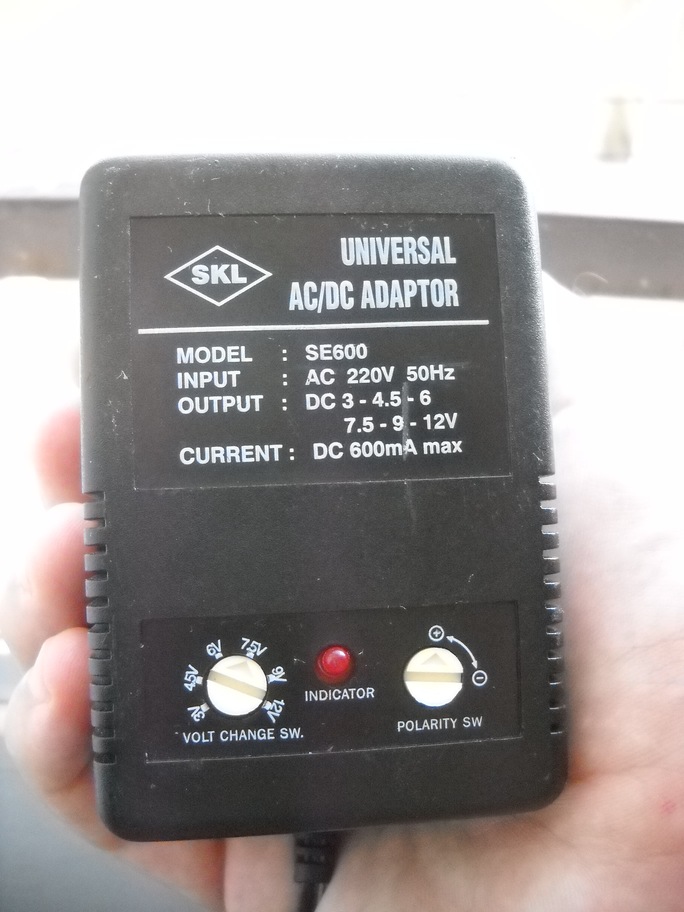

фото адаптера которое я сделал во время съёмки видео, странное разхождение с установленными на адаптере показателями и теми что выдаёт мультиметр! Поясните пожалуйста также скажите можно ли использовать этот адаптер для зарядки автоакумов?
а как РЗУ подключить к телефону не пойму? Что распоряхать шнур зарядки припаять клемы а к нему крокодильчиками присосатся? есть ли какой-то более простой способ?
"А вот такой интересный вопрос если подключить телефон на зарядку в мобильную зарядку которая работает от обычной АА батарейки запитанной от РЗУ, будет ли какой то эффект сопоставимый от прямого подключения к РЗУ?"
Не будет. Радиант льётся только с желтого провода РЗУ.
