Первый пост темы: bolt Post: #51365 От:28.12.2006 (22:13) Завтра уже еду детали покупать, так что чуть опоздали с темой.
Остальное после нового года
Всех с новым две тысячи седьмым годом 😬
С этими же катушками, этот же полевик, только поставленный ниже второй катушки работает прекрасно. вот и возник вопрос, если я включу полевик по указанной схеме, будет ли он отсекать нормально. проверить кое что надо бы. а бестолку перепаивать ген импульсов как то не охото, вот и спрашиваю может кто знает.
Achiever, Eduard, спасибо. В общем, по крайней мере пока, "дело ясное, что дело тёмное"😕.
TIP, на мой взгляд, не ГУРУ, "от перестановки цифр - сумма не меняется". Полевик твой, а вероятнее всего "питаешь" ты его меандром - выполняет роль "выключателя".
Ну и какая разница, в каком месте "цепи" ты его поставишь??? Его задача: включить ток, на какое то время, а затем выключить (опять таки на какое то время).
Но это только на мой (не ГУРУ), взгляд.
Привет, Братва. Только, я Вас умоляю, не "отправляйте" меня изучать "высшую математику", просто помогите ТОЛКОВОЙ ссылкой. Нужна простенькая програмка для расчёта ёмкости, индуктивности в резонансных колебательных контурах, работающих на частоте 50 Гц. И всего делов, то. 😊.
Можно в личку, СКАЙП-pozinich-vit.
PS. Допустим: есть индуктивность - 7,5 мГ, требуется определить ёмкость, в МФ, для работы контура на частоте 50 Гц???
Методом "научного тыка" и при пом "хвормул", - "тренируюсь". Но ведь наверняка существует в "Тырнете", что то по проще???😊 Помогите.😊
Привет ! Посмотри в гугле проги для расчёта фильтров для акустических систем и особенно - "сабиков". - Там всё точно имеется и без излишних "наворотов". 😊
Да, вот ещё темка и в ней точно есть то, что ищешь. Просто нет возможности нарыть самому, но я там всё, что ты ищешь - встречал:
В первую очередь, обращаюсь к Олегу Джану, Эдику, MSNу. Но и все остальные, друзья-товарищи, "сопалаточники", "не проходите мимо", помогите кто на что горазд.
Как и все мы - я ленив до невозможности😊.
Паяю свои схемки на тех платах, что продают на радиорынках, те где много "дюрдочек". Разводку делаю проводами. Решил потихоньку переходить на нормальные печатные платы, вытравленные на двухстороннем текстолите. Хлорное железо приобрёл, первые "опыты" - дали положительный результат. Но, дело в том, что перед тем как протравить плату, нужно "включать Думалку", а она то как раз и является самой ленивой частью моего "организьма". Вот такая вот незадача😊.
Решил сделать себе генератор импульсов (унифицированный, если можно так сказать), то есть: в одном корпусе, на разных платах, три генератора, один - на 555, два - на ТЛ 494. Питание от маломощного трансформатора, с выпрямителем и стабилизатором, будет подаваться по неообходимости на каждый из "нужных" в ЭТО время и в ЭТОМ месте генераторов. Требования к 555 - изменяемая частота и скважность, от "максимального" минимума - до "максимального" максимума (с переключателем поддиапазонов "грубо", изменения частоты), требования к 1) ТЛ 494 - "выход", один канал, далее как в 555, требования к 2) ТЛ 494 - "выход", два канала, далее как в 555. И всего делов то 😊.
Нужны: принципиальные схемы ( в принципе - есть), но уж лучше после "обработки" Вашим "мозговым" штурмом😊. И... САМОЕ ГЛАВНОЕ: рисунок ПЕЧАТНЫХ ПЛАТ. Вот именно с ним, у меня будет максимальный "Гемор", ежели не дождусь Вашей помощи😊.
Можно было бы, с подобными вопросами, обратиться в "личку", но думаю и другим "больным", Ваши ответы - будут не в помеху.
Естественно, генератор можно приобрести - но, их у нас в Херсоне, катастрофически мало, да и цены на них - "гастрономические", плюс к тому же, под моим "чутким руководством" "уходят в Мир Иной" не только транзисторы выходных каскадов, но и мои "самопальные" генераторы. Правда, в последнее время, я стал немножко умнее ( покупаю "гнёзда" для микросхем), но им (микросхемам), от этого явно не легче😎 .
олег-джан Пост: 280772 От 22.Dec.2010 (13:28)
Виталя,лазерный принтер есть дома?
п.с.программку выслал на емейл...принимай..
"Принял", спасибо Олег конечно же. Но, ты слишком высокого мнения о моих умственных способностях. Я чего сообщение то написал, что бы самому - ничего не делать, что бы ты, Эдик или MSN, "готовую" платку мне "выдали". Не "дружу" я с этим "калькулятором", а малый пока ещё в учебке. Так, что "помощи" мне пока ждать не от кого, окромя, как от Вас😊.
Для лазерноутюжной технологии вместо широкорекламируемой бумаги от глянцевых рекламных изданий не плохо показала себя обычная тонкая фотобумага. Старая засвеченная и не годная по прямому назначению. Лазером печатается на фотослой, утюгом "клеится" на фольгу и после размачивания в теплой воде просто снимается с ПП целиком.
В приложении калькулятор для индуктивностей.
Виталь,этот "калькулятор" осваивается за день-два с перекурами,ни чего
там мудреного нету абсолютно,все на русском языке...
Это только на вид страшно...
Так что не боИсь,рисуй с ходу,да и все...
Готовые разводки есть,но они с большими дополнениями под другие цели,тебе
не подойдут....
Зато через несколько дней оценишь преимущество-за час-два готовая плата
под пайку уже хоть макетная,хоть под серию....
так что открывай программку,и сначала хоть как Пэйте,просто пощелкай-почеркай..
там элементарно все...
остальные тонкости-позже...как дойдешь до распечатки...

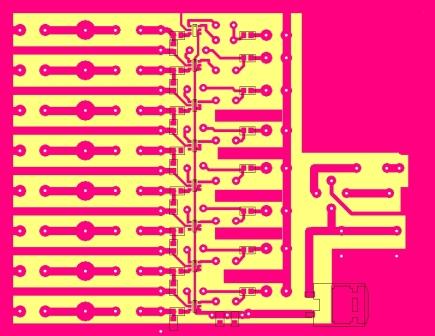

образец Размер: 34.24 KB
_________________ Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
Виталь,этот "калькулятор" осваивается за день-два с перекурами,ни чего
там мудреного нету абсолютно,все на русском языке...
Это только на вид страшно...
Так что не боИсь,рисуй с ходу,да и все...
Готовые разводки есть,но они с большими дополнениями под другие цели,тебе
не подойдут....
Зато через несколько дней оценишь преимущество-за час-два готовая плата
под пайку уже хоть макетная,хоть под серию....
так что открывай программку,и сначала хоть как Пэйте,просто пощелкай-почеркай..
там элементарно все...
остальные тонкости-позже...как дойдешь до распечатки...
Ну, блин, "задавили" вы меня😊. Ладно, придётся "напрягать" извилины😊. Спасибо.😎

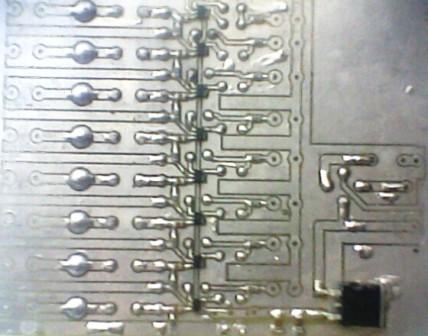

Нет,это вообще восьмиканальный усилитель видеосигнала
с АРУ и восстановлением постоянной составляющей,плюс грозозащита-
там на обратной стороне газовые разрядники и самовосстанавливающиеся
предохранители плюс супрессоры...
год назад ваял заказик...
_________________ Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
Нет,это вообще восьмиканальный усилитель видеосигнала
с АРУ и восстановлением постоянной составляющей,плюс грозозащита-
там на обратной стороне газовые разрядники и самовосстанавливающиеся
предохранители плюс супрессоры...
год назад ваял заказик...
"Подожду" ещё МСНа с Эдиком. Спасибо, Олег и Armton.
Виталя, делал я когда-то генератор на двух 555, с независимо изменяющейся частотой и скважностью, до 100 кгц примерно, и длительность кажется от 2-3 мксек. Схема авторская, делал из того что было под рукой, в принципе есть чипы и получше (шим контроллеры), печатки тоже нет, делал на макетке. Если нужно буду рыться, на той неделе посмотрю, сейчас недоступен рессурс.
_________________ Говорите говорите, я всегда зеваю когда мне интересно.
99,9% всех СЕ устройств, - от неправильных измерений
MSN Пост: 280826 От 22.Dec.2010 (19:58)
Виталя, делал я когда-то генератор на двух 555, с независимо изменяющейся частотой и скважностью, до 100 кгц примерно, и длительность кажется от 2-3 мксек. Схема авторская, делал из того что было под рукой, в принципе есть чипы и получше (шим контроллеры), печатки тоже нет, делал на макетке. Если нужно буду рыться, на той неделе посмотрю, сейчас недоступен рессурс.
Спасибо, Сергей, этот генератор у меня есть, ПОКА - исправно работает.
Нужна - "разработка" печатных плат, под то, что я "понапридумывал"😊.
Видимо, ЭТО - "гемор" не только для меня, но даже для Гуру😕.
Но, "без выходных положений - не бывает, если положение действительно без выходное - выходи через ВХОД"😊.
Виталя, платы генератора у меня нет, т.к. юзаю простейший на 494 собранный на макетке. Он почти не отличается от стандартного, за исключением того, что умеет делать и положительные, и отрицательные импульсы. Раньше всё собирался сделать по-нормальному, да всё руки не доходили, а теперь и идеи кончились, вроде бы и незачем. Для разводки я пользую PCAD2001, исключая этап рисования схемы, т.е. после расстановки деталек сразу делаю соединения, а задача проги только развести. Я очень ленив и лишний раз пальцем не пошевелю 😀 А то, что я делал с расчетом "на будущее", как правило, пылится невостребованное.
_________________ И мню аз яко то имать быть, что сам себе всяк может учить.
Eduard Пост: 280902 От 22.Dec.2010 (23:26)
Виталя, платы генератора у меня нет, т.к. юзаю простейший на 494 собранный на макетке. Он почти не отличается от стандартного, за исключением того, что умеет делать и положительные, и отрицательные импульсы. Раньше всё собирался сделать по-нормальному, да всё руки не доходили, а теперь и идеи кончились, вроде бы и незачем. Для разводки я пользую PCAD2001, исключая этап рисования схемы, т.е. после расстановки деталек сразу делаю соединения, а задача проги только развести. Я очень ленив и лишний раз пальцем не пошевелю 😀 А то, что я делал с расчетом "на будущее", как правило, пылится невостребованное.
Ладно.😊. Спасибо "братва"😊.
Придётся таки "напрягать" свои "прямые извилины"😕.
Схему платы, "нарисовал". Теперь нужна помощь - красиво "намалевать", на стеклотекстолите жинкиным лаком для ногтей.😊
Помогайте. Только не надо мне эти: принтеры, сканеры... .
Простым, 19.. "затёртым" способом. Подсоветуйте😊.
Я "родом" из прошлого века😊.
TIP |
Post:277606 - Date: 28.11.10(16:12)
7f24a3.rar
