Да это наплевать. нам нужно напряжение просадки.
Если оно 3 вольта- то значит 3 ома .
Вот и ответ сразу будет почему ток в него не идет.

Не может такого быть чтобы 12 воль напряжние и сопротивление 3 ома.
Сухой он у тебя.
Не заряжать а поить его надо.

Я про это и спрашивал. А как они устроены я хорошо знаю, видел на заводах как собирают.

Дык плывет заказа!

Ну так сколько просадка от импульса 1 ампер?

В первый момент просадка ~30 мВ.

Ну начали.
Клеточек не видно, ну и без них видно.
Зарядка конечно от внешнего источника.
Напряжение на аккумуляторе.
Импульсы 40 вольт
Внизу растянут 3 мкс те же 40 вольт.
Напряжение на акке было как писал сначала 0,25 вольта.
Сейчас уже 0,85 вольта.

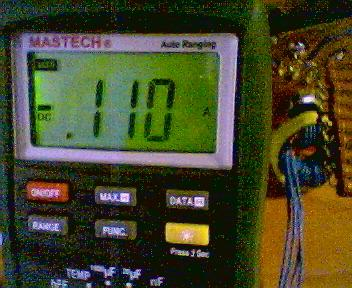

Ток зарядки средний 50 ма.
Сутки примерно надо погонять..

Но хочь убей- нету никаких колебаний.

ДедИван, а вот что у меня.
Просто в середине отсчета включается на аккум нагрузка 12 Ом. Осцил стоит на переменном токе, чтобы поймать разницу. Видишь что получается?
0,028В Вычислено из Эксельного файла, который из осцила беру, там просадка малая, но четко вычисляется. Так что 28 миллиОм на 5Ач, качество измерений конечно.. 😏 но порядок соблюдается. В первый момент интересный выпад, который исчезает в течении первой микросекунды. Видимо он всё и портит.

Кстати, ты где живешь? Меня пробрало..... ну не такой же я идиот! Готов подкинуть тебе мои аккумуляторы. Ну или сделать так, чтобы у тебя похожие появились. А если есть не совсем убитый, то может попробуешь? Я думаю что всё-таки это достаточно свежий гелевый....

Огромная просьба, сделай любезность, можешь подключить в качестве нагрузки на транс вместо аккума эквивалент - кондер 1 мкФ и сопро 110 Ом. Ну или что-нить похожее.

А как ключ на таком напряжении работает?

Ну че ты какой невнимательный-
питание от внешнего источника 12 В.
На аккумулятор только вторичка подключена.
Кстати попробуй тоже так.

Так а почему ты пик 0.4 вольта не считаешь?
АКК так не работает. Это же емкость большая.
Наоборот должно быть.....
Интересный у тебя акк.

Ну попробуй просто зарядить его от этой схемы,
может тоже вылечит.

Так лечить смыслу нет. Основная идея была вылечить от самого себя.
И растворить пластины полностью питаясь от него.

Время накачки увеличить это R1 надо увеличить?
Похоже здесь тоже собака порылась.

Интересно ты рассуждаешь.
Растворять надо в чем то.
А если он у тебя сухой? А скорее всего именно так и есть, в чем?

Да R1 это длина импульса накачки
R2 промежуток между ними.

Да в общем-то аккумуляторы не совсем плохие. 5-ка вообще нулевая.

Короче резюмирую.

На гелевых герметизированных, если они не совсем мертвые, то не работает. Если взять что-нить совсем убитое (ну например батарейку Крона), то форма сигнала ДедИвана получается (немного накачку поднял).
Энергия для поляризации нужна в такой схеме большая, а посему у меня получилось, что энергетически невыгодна. У меня вышло, что я могу как-то ощутимо качать 7Ач аккум при потреблении накачки 200мА 12В, т.е. около 2,5Ватт.

Нужные сигналы получились наконец-то с убитой батарейкой Крона. Внешний вид и диаграммы напряжения на Кроне прикладываю. Случайно оставил измерительное сопротивление 1 Ом последовательно с первичкой. Вся генерация в режиме с Кроной исчезла, с аккумулятором осталась. В данной схеме питание накачки от самой Кроны, у генератора пока внешнее.

Не возражаю, что делал что-то не так и у ДедИвана всё получмлось, а у меня нет.
Любые возражения, комментарии, предложения всегда принимаются.

Я так же считая аккум большой емкостью пробовал применить схему зарядки (не лечения) батареи мощных щелочных аккамуляторов (192В 300Ачас) бустерной схемой (см. рисунок).. результат - взрыв емкости на 350В стоящей параллельно аккамуляторам (принадлежит вспомогательному блоку питания).. Не полезли импульсы в аккумуляторы (частота 3 кГц) и это при токах заряда всего 10А..
Дед Иван, вопрос - аккумы кроме емкостного характера обадают и значительной индуктивностью?

SergeyA, на макете ДедИвана провода подключены к капитальным зажимам, а в твоей схеме цепь:
вторичка-(1-пайка)-провод-(2контакт)-крокодилы-(3контакт)клемма аккума.
Кажись много контактов по дороге, может к акку-дохляку припаять концы вторички напрямую, по совету деда "питание от внешнего источника 12 В." у тебя как раз есть хороший аккум для этой роли?

А ты не ошибся на картинке?
Может все таки 1 мсек а не микро?
Ключик открыт 50 мкс. Вот это время и надо смотреть просадку-
остальное это восстановление напряжения акка после разряда.

Ну и твоя избирательная доверчивость удивляет.
Китайцам веришь а деду нет.
Проверять надо. Тщательно.

Именно микро! В этом и фишка, этот пик также провоцирует генерацию.
Это пробовалось не ключиком,а вручную. Выключателем щелк - осцил поймал. Раз 10 подряд - картинка одинаковая. Далее вычисляем.



Ты про что?

malval55, Аккум с подключенными проводами это уже виток, а виток имеет индуктивность.(синие слова нажимать - это ссылки).

Дык про внутреннее сопротивление.
Ключиком все сразу видно будет без гаданий.
Не поленись сделай - вместо первички включи сопротивление .
И все. Смотри 50 мкс.

ДедИван, так я же включал, только не ключиком, а выключателем. Какая разница?
Картинка четко показывает правоту паспортных данных и наличие этого непонятного провала длиной 1 мкс. Да и немудрено, они бы ОТК не прошли иначе. Я ВИДЕЛ этот завод и линию в работе. На заводе есть электронный паспорт на КАЖДУЮ батарейку, а на батарейке серийник. Так что если что - завсегда проверить можно.

Про сопротивление вместо первички не понял. Нарисуй если нетрудно.

дело не в индуктивности подводящих проводов, применялся сварочный кабель 25мм кв. длиной 2м.. До взрыва конденсатора прошло минут 10, успел померить мощноость по переменке (ток клещами и напряжение) и по постоянке (ток заряда и напряжение на аккумуляторе непосредственно) увидев значительное превышение напряжения на аккумах относительно ожидаемого посчитал, что китайский цифровик врет на импульсах.. Кстати получчилось, что в аккумы лезет примерно 30% мощи..
Кроме этого черех тот же кабель эти аккумы прекрасно берут заряд при чопперной схеме питания (ключ на месте дросселя, дроссель на месте диода, а диод на месте ключа) на той частоте импульсов при токах заряда до 50А..

Отпаиваешь трансформатор и со стока на плюс акка ставишь сопротивление 12 ом.
Ключик будет теперь грузить акк в течении 50 мкс.
Вот это время надо смотреть напряжение на акке.

Это хороший прибор для оценки акка.
Степень заряженности можно определять, тонкости хим процесса посмотреть.
Полезная штука.

Там дело не в этом.
В этой схеме, если дроссель работает без прерывания тока,
в момент открытия ключа- диод тоже открыт еще.
Ему нужно время на закрытие.
Ток в это время может быть до килоампера.
Короче сколько ключ позволит.
Вот от этого тока емкости кирдык приходит.
