Счетчик с "Внешним БОЛЬШИМ и МОЩНЫМ магнитом" не аттестован метрологической службой.
В ЛГН (Лаборатория Государственного Надзора за средствами измерения) на атестацию счётчик несут БЕЗ внешнего магнита.(и он атестацию проходит "не чирикнув".) Всё по честному!
(магнит находится /дожидается дома, например на шкафу...и по "прямому назначению" его используют для поиска иголки в стогу сена, на паласе, на полу...)
Azazello
"Дай миллиончик!" (С)
Так я же не для целей обсуждения способов кражи электроэнергии тему начал, а с целью - может придёт кому-либо в голову стоящая мысль как "окучить" энергию из окружающего пространства в нужной точке и с нужными параметрами.
вот ещё в догоку, статья неизвестного автора :
,-а .
.,-а если вот так :
[ссылка]
electric.metre.2.triac..doc
размер: 80 Kbytes
Будет ли кража электроэнергии?
...........................................................
{...При питании активной нагрузки фазы напряжения и тока совпадают. Функция мощности, представляющая собой произведение мгновенных значений напряжения и тока, имеет вид синусоиды, расположенной только в области положительных значений. Счетчик электрической энергии вычисляет интеграл от функции мощности и регистрирует его на своем индикаторе. Если к электрической сети вместо нагрузки подключить емкость, то ток по фазе будет опережать напряжение на 90 градусов. Это приведет к тому, что функция мощности будет расположена симметрично относительно положительных и отрицательных значений. Следовательно, интеграл от неё будет иметь нулевое значение, и счетчик ничего считать не будет.

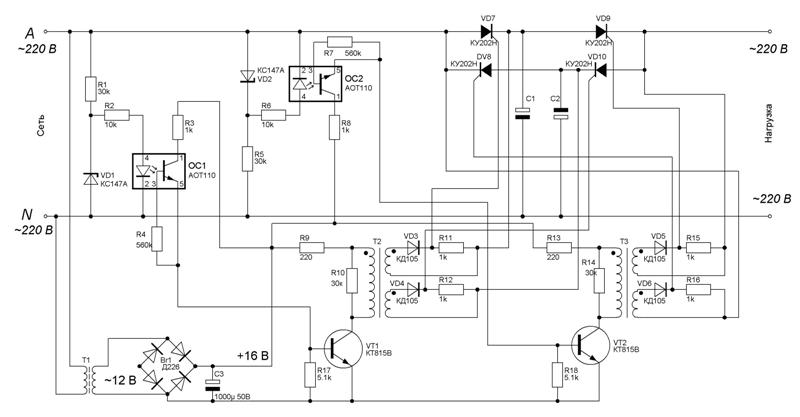

Принцип работы инвертора состоит в том, что конденсатор заряжают от сети в течение первого полупериода сетевого напряжения, а в течение второго - разряжают через нагрузку потребителя. Пока нагрузка питается от первого конденсатора, второй также заряжают от сети без подключения нагрузки. После этого цикл повторяется. Таким образом, нагрузка получает питание, по форме в виде пилообразных импульсов, а ток, потребляемый из сети- почти синусоидальный, только его аппроксимирующая функция опережает по фазе напряжение. Следовательно, счетчик учитывает не всю потребленную электроэнергию. Достичь смещения фаз до 90 градусов невозможно, так как фактически заряд
каждого конденсатора завершается за четверть периода сетевого напряжения, но аппроксимирующая функция тока через счетчик при правильно подобранных параметрах емкости и нагрузки может опережать напряжение до 70 градусов, что позволяет счетчику учитывать всего четверть от фактически потребленной электроэнергии.
Для питания нагрузки, чувствительной к форме напряжения, на выходе устройства можно установить фильтр. В этом случае питание нагрузки будет осуществляться почти правильной синусоидой.
Счетчик при этом учитывает примерно четверть потребленной электроэнергии...}
...........................................................
берём бумажный конденсатор этак скажем: 10,20,30, мкф на 400 вольт включаем напрямую в розетку, смотрим ток через наш конденсатор амперклещами, ток идёт, а домашний электросчётчик не считает.
- Правка 05.01.10(20:40) -
asd-4f
asd-4f Пост: 222073 От 05.Jan.2010 (17:08)
Если к электрической сети вместо нагрузки подключить емкость, то ток по фазе будет опережать напряжение на 90 градусов. Это приведет к тому, что функция мощности будет расположена симметрично относительно положительных и отрицательных значений. Следовательно, интеграл от неё будет иметь нулевое значение, и счетчик ничего считать не будет.
Это верно только для установившегося режима, который устанвливается за 5-10 периодов колебания.
Принцип работы инвертора состоит в том, что конденсатор заряжают от сети в течение первого полупериода сетевого напряжения, а в течение второго - разряжают через нагрузку потребителя.
В этом случае на входе цепи будет несинусоидальный сигнал и расчёт нужно вести другими, более сложными способами.
