Azazello Пост: #213334 От 29.Nov.2009 (03:15)
Всё новое - хорошо забытое старое:)))
Перепроверил, на всякий "пожарный" и с этого момента решил мотать только на трубке диаметром 20мм из материалла ПН-20 (экопласт), и вести подробные записи: описание способа намотки, диаметр используемого провода и полученный результат. Решил пока не "заморачиваться" всеми эффектами, а соссредоточиться на К тр=1. В данном случае К тр=450; 1200; 3500. При различных вариантах подключения. Проверил не все, но чувство такое, что эффектов подобных ХТ-здесь при любых способах подключения и близко не видать. Для намотки использовал провод диаметром 0,4мм. 65 витков в одну, затем 65 витков в другую сторну, поверх первого слоя-точно такой же второй.
С ув. Виталий.
Друзья, как уже говорил, я начинающий (очень начинающий) радиолюбитель. Приобрёл себе ГНЧР-2, он очень и очень слаб. Иероним давал схемму генератора, но в ней нету регулировки частоты и выходного напряжения. Не могли бы Вы, "старые специалисты", подсоветовать простенькую, но хорошую схемку для увеличения мощности моего маленького "Гены". Только я Вас умоляю, не отправляйте пожалуйста в "тридевятое царство...". Нарисуйте схему, укажите номиналы деталей и расскажите об особенностях (вкратце). Платы травить пока не умею, но думаю, лишнюю фольгу с фольгированного гетинакса с помощью остро отточенного ножа и "какой-то матери"-удалю. С ув. Виталий.
fenakit Пост: #213894 От 01.Dec.2009 (23:23)
Если частоты в пределах 20...20000Гц, подойдет усилитель мощности звуковой частоты.Можно иcпользовать музыкальный центр, где есть линейный вход.
Частота: от-20Гц, до 250кГц. Напряжение на выходе-до 20В(хотелось бы). И так, что бы не боялся КЗ, "грузить можно на лом" (как у Иеронима). С ув. Виталий.
PS. Мне нужен именно выходной каскад, усилитель мощности, задающий генератор-мой ГНЧР-2.
Я, грубо говоря, прикинул хрен к носу, нас здесь наберётся-под сотню (не считая "наблюдателей") и мы не в силах повторить ХТ. Это сколько же мозгов должно быть у человека, задавшегося целью получить результаты, которые "выдаёт" ХТ. И изготовить его??? Неужели мы все настолько "тупые"??? О себе не говорю, "остротой", точно обделён. Но остальные, ведь явно видно-мозгов немеряно. Так что же это за "ступор" такой??? Два года-ноль результатов, при наличии практически полной ТТХ (тактико технической характеристики). Не могу сказать, что отношусь к любителям поработать, но и к полным лентяям отнести себя-тоже не могу. Руки выросли из ...? Вроде нет : гараж, дача, бассейн, ставок, строгальный, токарный по дереву, токарный по металлу, газок, водопровод, канализация, кирпич на кирпич, двигатель, коробка, задний мост, ходовая, кузов...- всё своими руками. Не всё с нуля- руду не добывал, доменных печей во дворе не строил, прокатный стан тоже не сооружал, но... . Короче говоря-пару вёдер катушек (не считая тех, которые удалось размотать), результат =0, хер десятых. Что же это может быть, и может ли быть вообще??? Ближе к "телу", как говорил Ги де Мопассан:-лень мотать, рисуйте, намотаю, проверю (правда в свободное от основной работы время, унитаз требует своего). С ув. Виталий.

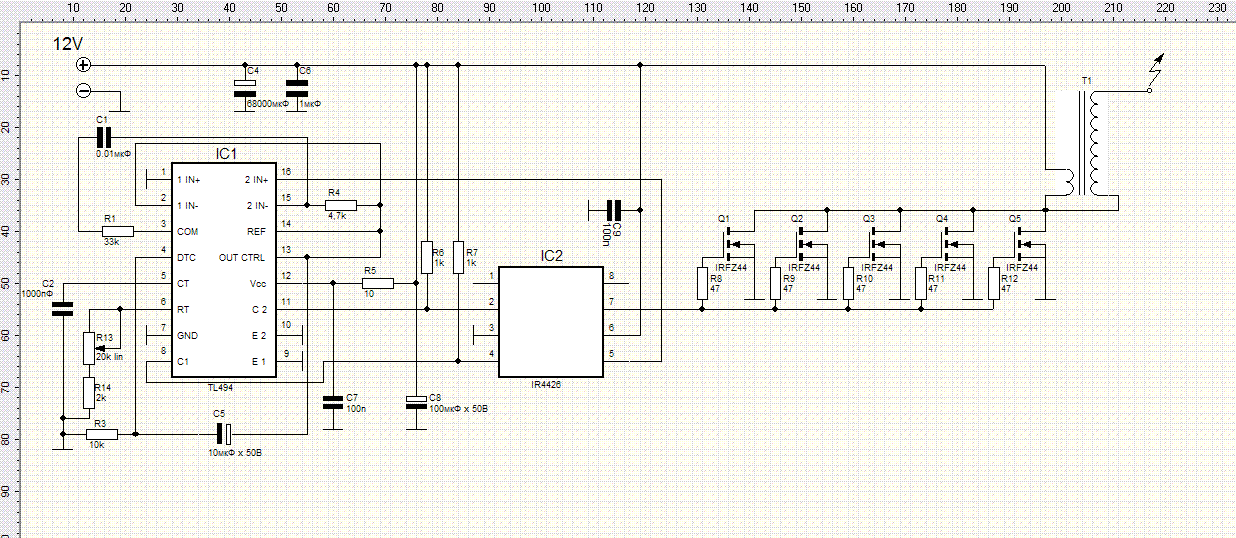

r00T Пост: #214094 От 02.Dec.2009 (21:13) Виталя попробуй использовать выходной каскад моего генератора(последние пять полевых транзисторов)😶
Там на схеме в качестве нагрузки использовал катушку зажигания....
Спасибо, замётано. Если есть схема на би-полярных, подкинь. И ещё, какой трансформатор (кроме ХТ), можно использовать на выходе? Или можно без трансформатора?
Спецы, чего молчите? Неужели существует только одна схема???
r00T Пост: 214094 Вам-огромное спасибо. С ув. Виталий.
Виталя | Post: 214099 - Date: 03.12 (04:58)
Спецы, чего молчите? Неужели существует только одна схема???
r00T Пост: 214094 Вам-огромное спасибо. С ув. Виталий.
Yee? для твоих нужд вполне сойдет и схема на операционном усилителе. Но на более менее нормальный ток они дешовыми не бывают.
Вот этот операционник тебе вполне сойдет: [ссылка]
А вот и документация на него: [ссылка]
Там же на первой странице документации найдешь и схему включения.
А параметры такой усилок будет иметь следующие:
Максимальный ток - 3А
Предельная частота усиления - 5.5МГц
Напряжение питания - 5..30В
to Виталя
Ключевой каскад от r00T не годится, самым простым выходом в твоем случае, - будет использовать микросхему- монолитный усилитель НЧ, как и посоветовал Ангел, только вот я бы посоветовал что-то типа TDA 2030, как боолее широко доступную, в идеале ее можно догнать до 1мгц, что тебе какя понял и не надо, напряжение 12-15 вольт одна в зависимости от нагрузки она тебе выдаст, в мостовом включении и все 25в, есть защита по выходу. Примеры применения тут [ссылка]
Кстати какое max напряжение на выходе твоего гена? Понимаешь-ли, сложно давать готовые рецепты, не зная к каким комлектующим есть доступ. Если определишся, помогу дальше скорректировать схему и/или подобрать микруху. Чтобы не засорять ветку лучше в личку или перейти в соответствующую тему.
_________________ Говорите говорите, я всегда зеваю когда мне интересно.
99,9% всех СЕ устройств, - от неправильных измерений
Мне, один из наших сотоварищей, прислал на проверку очередной способ намотки. Катушка мотается двумя проводами, один большего диаметра, другой-меньшего. Подключение-начало первой с концом второй и начало второй с концом первой. Уж не помню чей это способ? Намотал на трубке диаметром 20мм сдвоенным проводом диаметром 0,2 и 0,5мм; получилось 77 витков. Результат: как и следовало ожидать-"Болт"; К тр=64 (но это очень и очень приблизительно, так как на "выходе"-практически прямая, на пределе измерения-1мВ/см). С ув. Виталий.
valeralap Пост: #128865 От 22.Aug.2008 (20:10)
inventives | Post: 128853 Как тебе, нравится такая форма общения?
Привет, Валера!
Занят сдачей работ к 1 сентября, редко бываю в последнее время в сети, а уж посидеть с паяльником - вообще непозволительная роскошь. Вероятно что-то пропустил. О чем идет речь ?
Вчера удалось наконец выкроить 2 часа вечерком на хобби. Скрутил катушку, как понимал, подал наносек. импульсы. Отклик сразу понравился, прикинул частотуи х-ки, (все как учили - по реакции системы на воздействие типа единичный скачек)с трудом завел старый генератор Г4-18А, видавший виды в период активного радиолюбительства. Сей прибор с трудом выдал 1в. на катушку. Вставил в нее отвертку. На отвертке тоже 1в. Измерял осц. с закрытым входом. Частота чуть выше, чем у тебя. Затем вставил в катушку стержень Ф600НМ 200х10мм, ничего не изменилось, 1в. стабильно. Лампочку от такого не запалишь. Остальное тоже, как и предполагал. Разделаюсь с текучкой, перемотаю катушку, сооружу какой-нибудь QRP усилитель мощности, погоняю дальше.
Успехов!
73! СК
Перелистывая старые страницы, нашёл.
inventives, если Вас не затруднит,предоставьте пожалуйста свой способ намотки в "студию". Конечно же, ежели Вы ещё с НАМИ (не намотавшими ХТ). С ув. Виталий.
Виталя Пост: #213884 От 01.Dec.2009 (22:55)
Друзья, как уже говорил, я начинающий (очень начинающий) радиолюбитель. Приобрёл себе ГНЧР-2, он очень и очень слаб. Иероним давал схемму генератора, но в ней нету регулировки частоты и выходного напряжения.
для конкретной цели другой генератор и не нужен. Напряжение регулируется блоком питания и числом витков выходной обмотки.
Собственно напряжение генератора не имеет значеия, и форма сигнала тоже - если есть осциллограф.
И частота не имеет значения, несколько десятков килогерц нормально.
Если для других целей, конечно полезно иметь хороший генератор.
Виталя Пост: #214096 От 02.Dec.2009 (21:42)
Я, грубо говоря, прикинул хрен к носу, нас здесь наберётся-под сотню (не считая "наблюдателей") и мы не в силах повторить ХТ.
немножко не стой стороны кобылу запрягаешь 😀
Напиши требования к трансформатору который тебе нужен:
-коэффициент передачи
-габариты
-ток холостого хода
-диапазон частот
Как только напишешь - получишь практически от каждого присутствующего готовый результат.
Не получается потому что не знаешь что тебе нужно, требования не сформулированы. Фата-моргана, мираж одним словом.
Обычная русская тенденция - не ценить свое, сделанное, но таскаться за миражами. Поэтому будет вас водит Богатырь по пустыне сорок лет, пока не поумнеете.
Ieronim Пост: #214364 От 04.Dec.2009 (02:15)
Обычная русская тенденция - не ценить свое, сделанное, но таскаться за миражами. Поэтому будет вас водит Богатырь по пустыне сорок лет, пока не поумнеете.
И это правильно подмечено. А сорок лет срок взросления человека - помрет, а дети сызнова...
r00T Пост: #214094 От 02.Dec.2009 (21:13) Виталя попробуй использовать выходной каскад моего генератора(последние пять полевых транзисторов)😶
Там на схеме в качестве нагрузки использовал катушку зажигания....
Спасибо, замётано. Если есть схема на би-полярных, подкинь. И ещё, какой трансформатор (кроме ХТ), можно использовать на выходе? Или можно без трансформатора?
Спецы, чего молчите? Неужели существует только одна схема???
r00T Пост: 214094 Вам-огромное спасибо. С ув. Виталий.
Незнаю конечно зачем биполярные😕, тут схема проще,и они мощнее в параллельном включении 550 ватт, и максимальный ток могут выдать 49 каждый,пульсирующий еще больше, короче хоть короти на коротко, работать будут, только охлаждение хорошее делай... и до 1 Мгц уж точно будут работать, проверял😕 Усилители типа TDA2030 какашка полная))) я на них усилители делал лет 7 назад, защита не всегда срабатывает, капризные, грят легко да и мощность выходная слабенькая)) И не думаю, что кто то будет слушать музыку с на частоте в 1 Мгц🤢, частотные характеристики непозволят уже..
_________________ Дайте мне удочку, а рыбу я и сам поймаю!=)
Коэффициент передачи=1 (можно: 1 к 10; 1 к 100...)
Габариты: диаметр=10-20мм; длина=50-60мм.
Ток холостого хода=чем меньше, тем лучьше. В идеале 0 целых, ...десятых.
Диапазон частот=20-200кГц.
ХТ, мне нужен. И без присутствия ферромагнитных материаллов. Мне нужен аппарат, практически беззатратно разлагающий воду на водород и кислород. С ув. Виталий.
Виталя |
Post: #213878 - Date: 01.12.09(22:13)
