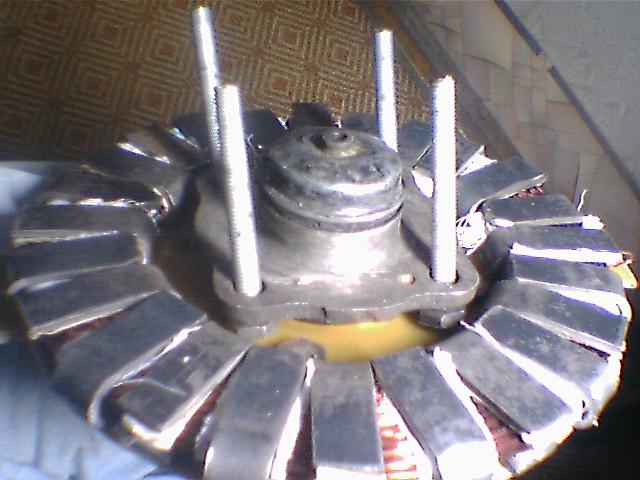

вобщем магниты понятно от куда , тормозной диск от москвича и ступицу от запора я уверен уже узнали все
железо толщина 4 мм
провод медный 1.2 мм на базаре сказали что от 4 квт мотора -влезся весь , кручу руками даёт макс 31 вольт это при 1 об/c , вопрос : какая мошность меня ждёт от него и есть ли смысл с ним игратся дальше ?
ведь мачта уже установлена и турбина практически сварена
Вау! Круто! 😀
А вот такой вопрос - железки, которыми провод зафиксирован - магнитной индукции не мешают? А также то, что они одной стороной на железо диска прилеплены?
Магниты чем пилили?
_________________ Шел Шива по шоссе - разрушая сущее. А навстречу Cаша шла - круглое сосущая.
Мысля по конструктиву хороша, но есть одно шибко серьезное противоречие в векторах индуктивных моментов. Если это поправить - будет "то - шо доохтур прописал". Не имею времени на описание анализа векторов, но могу посоветовать обратиться к алмастеру - у него времени кажется хватает и понимание правильное.
loiki
низ , поддон , к которому прикручены железки выполнен из 3-х милиметрового фольгированого тектолита , в идеале он должен был быть на 5 мм но такого не нашлось
магниты пилил болгаркой , алмазным диском по камню за 50 грн , естественно с постоянным водным охлаждением , чтобы не потеряли намагниченость , и то надпилил - дальше магнит ломается сам
я пытался скопировать советскую динамку от велосипеда там точно тоже только не в плоскости а по кругу
193382 а эта конструкция хороша, но как видно магниты сильно потеряли намагниченость + очень тонкий материал и мало лепестков , зделал бы он на 50 лепестков с железа 5-6 мм у него было бы весь киловат ИМХО
Мне кажется, в такой конструкции генератора потребуется большое усилие при трогании с места, что для ветроустановки плохо.. Вы пробовали скобы полюсов статора замкнуть стальной шайбой с противоположной ротору стороны? Думаю, это повысит сгенерированную ЭДС почти вдвое..
roman-uhf Пост: 193371 От 31.Jul.2009 (13:16)
Мысля по конструктиву хороша, но есть одно шибко серьезное противоречие в векторах индуктивных моментов. Если это поправить - будет "то - шо доохтур прописал". Не имею времени на описание анализа векторов, но могу посоветовать обратиться к алмастеру - у него времени кажется хватает и понимание правильное.
almaster | Post: 193536 - Date: Sat Aug 01, 2009 7:31 pm
А как он вообще работает? Что статор, а что - ротор?
roman-uhf Пост: 193371 От 31.Jul.2009 (13:16)
Мысля по конструктиву хороша, но есть одно шибко серьезное противоречие в векторах индуктивных моментов. Если это поправить - будет "то - шо доохтур прописал". Не имею времени на описание анализа векторов, но могу посоветовать обратиться к алмастеру - у него времени кажется хватает и понимание правильное.
almaster | Post: 193536 - Date: Sat Aug 01, 2009 7:31 pm
А как он вообще работает? Что статор, а что - ротор?
Ндаа.., такого КИНА я давненько не глядел.😎 😎 😎
" almaster | Post: 193502 - Date: Sat Aug 01, 2009 4:58 pm
ВАСЯ, ты точно хайвольтаж 31 получил?
Что-то мне кажется, при такой схеме возможно только инерцию
зарядов при резкой остановке использовать.
Индуцируемая ЭДС будет поперёк витков, причём в контуре полюсов - одну сторону,
между магнитами - в другую.
Кстати, магниты друг к другу притягиваются?"
-----------------------
Правильно (или близко к правильному) поставленные вопросы - постепенно приводят к пониманию процессов. Если в первичных вопросах имеется неточность - ее можно будет вычислить при попытке ответить на них и - поправить 😕
Вроде сообразил, как он работает. Я таких не видел никогда, ни вживую, ни на
схеме. И не знал о них ничего.

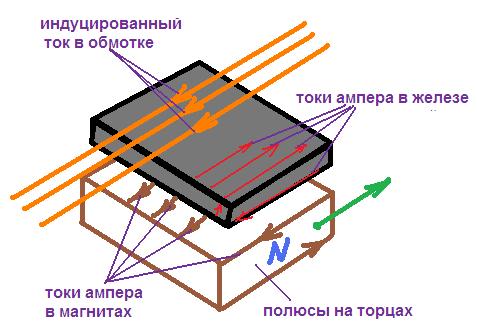

По рисунку, вроде, принцип понятно показал.
Машина переменного. Якорь неподвижный.
Магниты должны притягиваться друг к другу.
Если жестко поинженерить, со справочниками,
можно при проектировании устранит "примагничивание" почти до нуля,
за счёт размагничивания железа уже индуцированными токами.
Правда, хорошая материалка нужна и мастерская со станочками.
А пока твой улучшить - вроде некуда.
Правильно Малвал говорит - железки заколцевать.
Ещё бы секторами их сделать - но это будет слесарный титанизм
стахановский. Но, думаю, вдвое не увеличит.
Если что посерьёзней хочешь, надо все протачивать на станках
секторами и подгонять в тютю.
О! Ещё сообразил! У тебя магниты попарно - зачем? Не надо!
Лучше вторую щеку индуктора с другой стороны сделай, так, чтобы токи
ампера, обращенные к якорю у попарных магнитов были параллельны.
Это точно в два раза ЭДС поднимет.
Правда, механически сложнее.
Да напиши ж как он работат!
А то ж сам вишь -я гадаю, а народ куражится!😳😎
А схема моя будет работать.
Так а эти магниты от динамиков, они полюсами на круглой плоскости,
не тором намагничены?
Если так - то я пас, сдаюсь, открывайте, в чём тут секрет.
И добавлю- моя схема лучше.😀
