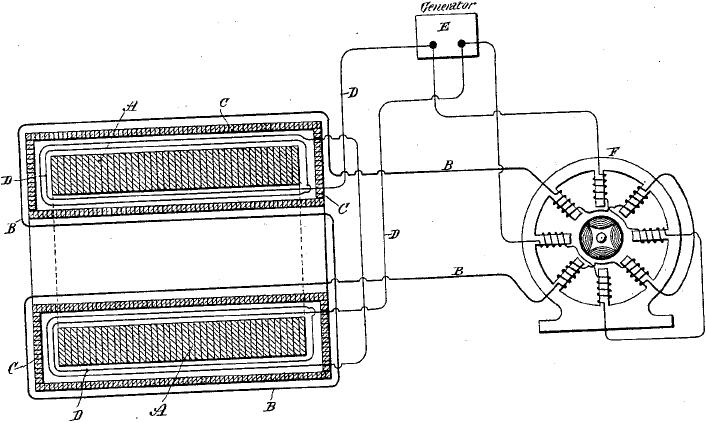

Вроде всё понятно и несложно, но схема соединений на первой странице немного смущает. Я понял, что намотка торроидальная, но тогда на верхнем чертеже верхняя и нижняя части как первички, так и вторички включены встречно. На нижнем так включена только первичка, вторичка нормальная. Это ошибка рисовавшего оформителя или идея автора? В тексте на эту тему ничего не нашел.
...Смотрел, кажысь и чертёжник, и подписавший Тесла имели в виду две обычные, экранированные (или изолированные) обмотки. Ведь надо было каким-то образом тор отобразить... А вот рисунок ротора заставляет задуматься о конструкцыи ..
Может на рисунке Продольная гоняется из одного сосуда в другой сосуд?(назовем его XLL (Хитрый LL Колеб.Контур).
dedivan Пост: 129935чтобы превратить поперечную волну в продольную, нужно помешать со всех сторон поперечному движению,тогда получим продольное. Как пример у Верина- линейка из излучателей..
Ivan Пост: 129997 ...Чтобы переделать поперечную в продольную и наоборот- много потеть не нужно- процесс совсем простой.
To fazasss - У такого трансформаатора(по патенту Тесла), если вторичный сердечник малого сечения, то происходит сильный сдвиг фазы тока вторички. Причем собственное магнитное поле от вторички попадает именно в этот вторичный магнитопровод. Магнитным силовым линиям пофигу в каком сердечнике кучковаться, главное что бы он проходил через площадь витков катушки и в нем поменьше было бы магнитного сопротивления.
Вот эквивалентные схемы:
Все дело в том, что если мотать на торообразный сердечник, то как при сечении на рис.1, либо рис.2 необходимо будет одну из обмоток мотать пол-кольца в одном направлении, затем в другом (поворот на 180 град., только на одном рис.первички-на другом - вторички).
Я провел эксперимент, попробовал намотать на тор (оправка от мотка скотча, с разрезом всередине) две обмотки (веревки двух цветов). Сечение , указанное на Рис.1 никак не получается.
Предположим, что сердечник для обмоток не является тором. Значит, должно быть по паре обмоток - сверху и снизу квадратного сердечника. Но тут имеем неувязочку - при квадратном сердечнике обеспечить ПОЛНУЮ экранировку первичек от вторичек без РАЗРЫВА магнитопровода в месте пересечения с экраном будет невозможно ( см.рис.1)...
Но тут имеем неувязочку - при квадратном сердечнике обеспечить ПОЛНУЮ экранировку первичек от вторичек без РАЗРЫВА магнитопровода в месте пересечения с экраном будет невозможно ( см.рис.1)..
.нет возможно . просто рисунок "карявый -не в тему ".
