ВНИМАНИЕ! В ветке размещаются только провереные готовые схемы и описания, для обсуждения конструкций открыта тема Готовые конструкции и модули - модернизация,обсуждение.


Файлы с расширением spl это схемы, откроются программой sPlan 6.0,
расширение lay - это платы, соответственно ищем SprintLayout 5.0.
Гугль поможет.


Оглавление:


AVR ISP programmer (protoss)
Адаптер FBPRG(5 проводков)
Адаптер USB<->K-Line
Макетная плата для ATMEGA8
Шайтан-драйвер Деды Вани (dedivan) полная схема и две платы.
Сварочник Бармалея

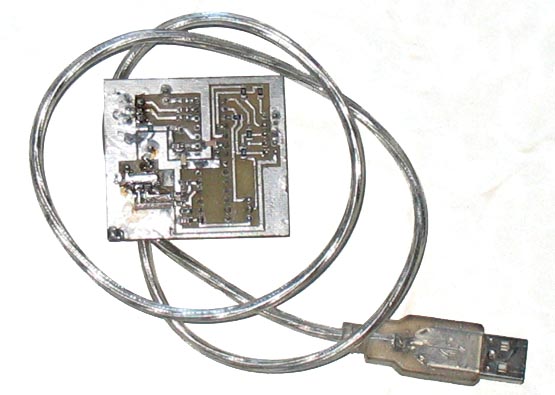

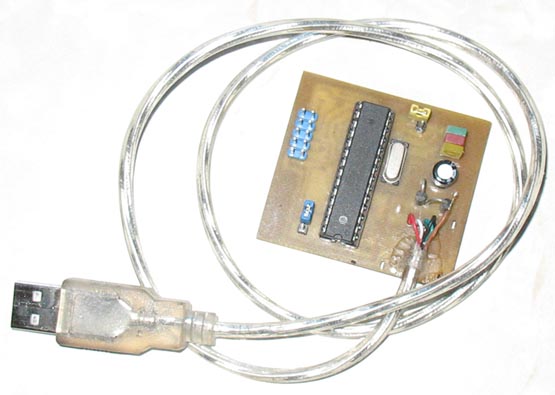

AVR910 ISP Programmer. Схему и прошивку сделал protoss, можно посмотреть тут.

Печатная плата в приложении. У меня шнурок USВ впаян прям в плату и не вынимается. Пока не отломился. 🤢

Адаптер FBPRG(5 проводков) Переходник LPT -> ISP. Использовался всего один раз для оживления этого програматора от protoss, некоторые таким всю жизнь пользуются и матерятся... матерятся и пользуются. Паяется за 5-10(с перекуром) минут из старого разъема от принтера и 10 пиновой колодки со шлейфом. Я использовал целиком разъем от 25 пинового ком-порта из старого корпуса AT. Легенда во вложении.

Замечательная программа AVREAL которая пишет AVRку через это адаптер лежит тут


PS: Фотко будет позже...

Адаптер USB -> K-Line для шаманства с инжектором. Работает с софтом stevaz, ICD, MyTester. Плата односторонняя, всего 3(вроде) перемычки в виде чип-резисторов на 0 ом. На USB разъеме как и положено сэкономил, нарисовал его прям на плате. В результате последующих махинаций разместил всю конструкцию в корпусе от автомобильного зарядного устройства для мобильника. Удобно.

Тут будут ссылки на драйвера, даташиты микросхем, фотко

Бесплатный софт для диагностики можно скачать тут. После регистрации естественно.

Схема и плата в приложении...

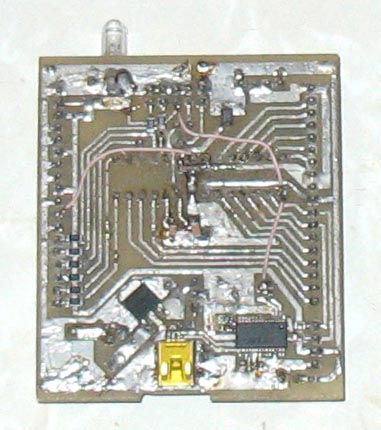

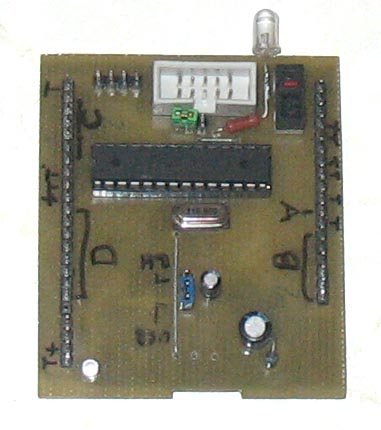

Макетная плата для ATMEGA8 совместимая по контактам с Arduino. Может кушать от USB интерфейса или внешнего питалова. Односторонняя, с грубыми перемычками - но мне не замуж ее выдавать. 😏 Схема тут, печатная плата тут.

Шайтан-драйвер Деды Вани (dedivan). Обеспечивает быстрое включение полевика. С управляющей схемой соединяется длинным(скажем метровым) коаксиалом. Схема и плата. Собственно рассматривать его отдельно от схемы просто преступление, поэтому схема генератора тут.

08.10.2008 Добавлена печатная плата генератора. Спасибо Zooo за творческий импульс. 😏

Народный сварочник Бармалея. 😏 Схемотехника по мотивам зарубежный поделок. Вклад от меня лично - печатная плата на которой размещается абсолютно все - слесарных работ минимум. Агрегат в последнем исполнении успешно прошел ходовые испытания летней жарой и осенней моросью, трясся в багажнике автомобиля. Скурил не одну пачку электродов и до сих пор жив. Начнем.

1) схема.

Далее будет печатная плата, методика настройки и фото... Готовятся..

Повторюсь, все обсуждения ТУТ. Ссылку поправил, теперь все работает. Кого удалил - не обижайтесь, перемещать сообщения в другую тему теперь невозможно.

ссыдка на SPlan: http://rapidshare.com/files/89898813/sPlan_6.0.0.2_full_rus.rar

ссылка на SprintLayout:http://radio-hobby.org/downloads/singlefile.php?cid=2&lid=2

привет,где олисаниэ,настройка,печатная плата.

ссыдка на SPlan [ссылка]

Виложыте плиз методику настройки,печатну плату,сварочник Бармалея (одноплатник)зараниэ благадарна,

А чего всё затихло?

Кто-нибудь пользовался беспаячными макетными платами? Например, вот, такими: [ссылка]
Как с ними работать? Как там чего?

Всё это говно и мелочи ! Вот есть конкретное решение как сделать, ну буквально за три ( ну почти три) копейки Высоковольтный делитель с высоким входным сопротивлением с малой входной емкостью и широкой полосой...
А точнее Очень высоковольтный делитель, с Очень высоким входным сопротивлением, с Очень малой емкостью и с Очень широкой полосой для таких параметров ...
🤢 🤢

и главное ,(если знать как) его может сделать даже самый последний пакемонышъ ибо он сделан принципиально по другим принципам чем принято ...🤢 🤢

Ну, И???😊

_________________
С ув. Виталий.

делал как-то такой высоковольтный делитель из запараллеленых R1206+C1206 соединенных в цепочку

Шо "И" ? Ясное дело .. Меняю на дачу .. 🤢 🤢

( да кстати ... АЧХ идеальная)
(меяндер шо внизу , шо вверху . шо посерёдке ..🤢 )

(Ты Виталя лучше это... Фотосессию давай ...( А лучше видео) Шо там у вас в Затоке.. Если нету мазы приехать то хоть пооблизываться .. 🤢 🤢 )
