[19] United States Patent
[11] 4,798,661
[45] Feb. 17, 1989
[76] Inventor: Stanley A. Meyer, 3792 Broadway, Crove City, Ohio 43123
[21] Appl. No.: 207,730
[22] Filed: Jun.16,1988
[51] Int Cl.5 .......................... C25B 9/04;
[52] U.S. Cl. ..................................... 204/157.5; 204/157.52
[58] Field of Search ........................ 204/157.5; 157/52; 183/1;
[56] References Cited U.S. PATENT DOCUMENTS
3,740,283 4/1988 Laas et al. ...................204/183.1 X
4,511,450 4/1985 Neefe .........................204/152.5 X
4,696,809 9/1987 Vialaron et al. ............204/157.52 X

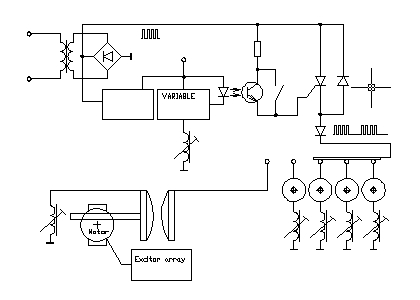

GAS GENERATOR VOLTAGE CONTROL CIRCUIT
Схема регулирования напряжения в газогенераторе.
Генератор для получения смеси водорода, кислорода и другого растворенного газа из природной воды содержит два пластинчатых электрода внутри бака с водой. Система газогенератора содержит источник переменого по величине напряжения для приложения заданного импульсного напряжения к электродам. Скорость получения газовой смеси регулируют изменением амплитуды импульса напряжения и/или скорости повторения импульсов напряжения, приложенного к электродам. Источник питания имеет схему, ограничивающую ток между электродами до минимальной величины при заданном напряжении, приложенном к электродам. Источник питания имеет схему, ограничивающую ток между электродами до минимальной величины при заданном напряжении, приложенном к электродам. Отличительная особенность схемы ограничения тока состоит в том, что она содержит источник переменного напряжения, превращающего входное напряжение в монополярный импульс напряжения постоянного тока, которое прикладывают к электродам. Преобразователь имеет регулятор частоты повторения посылаемых импульсов для предотвращения возникновения тока между электродами в результате утечки электронов в зависимости от амплитуды приложенного напряжения. В результате ток между электродами не превышает заданной величины.
