andy8mm Пост: 297408 От 26.Mar.2011 (15:33) ДедИван, да, пора наступить на мк-грабли.
Надеюсь подключатся спецы по контроллерам, живее будет и всем интереснее.
Давайте отделим котлеты от мух.
По контроллеру все сюда.
Alex7 Пост: 403862 От 11.Dec.2012 (14:54)
По поводу 4052 никто не подсказал.....
Вариант SN74LVC1G3157 [ссылка]
Спасибо Александр, но тут трабл видимо в том, что на не выбранный адресом вход-выход будет наводиться помеха, т.к. он находится в Z-состоянии. Вопрос был о замене её на ИД4 См. выше. Эксперимент покажет.
Нее ДедаВаня, не то ... Ты видимо тоже не понял проблему, пока чисто теоретическую ...
Открой схему, что я выкладывал, последнюю с 4052. Выходы у 4052 1-я и 5-я ножка. Это соотв. 1-й и 2-й канал НЗ. Дык вотЪ, если в какой-то момент выбран адресом скажем 1-й канал, т.е. 1-я ножка 4052, то 5-я ножка в этот момент находится в Z-состоянии, т.е. на 4-ю ножку (2-й канал НЗ) IR4427 _может_ проскочить помеха. Садить её на землю ?
Вчера провёл испытание сделанного контроллера. Работает !
Пока влияния искры на тиньку не замечено. Контроллер в 15 см от трансика, ЕТД44. Работал только один канал, тестовая прога не переключала каналы. Правда напряжение пока пониженное и искра "хиленькая". Накачка 5...8 мкс. Скоро доделаю преобразователь, попробую на 20...25 В.
В печатке контроллера замечена одна ошибка - лишний стабилитрон на входе 1-го ДХ. Его впаивать НЕ надо.
Понял, стабилитрон выпаяю.
Есть блок питания от струйного принтера 220/24вольта 500мА - хватит для подзаряда двух акумов(2х51Ач) которые будут работать в накачку полевика?
Ток маловат, на порядок. Возможно и хватит, разве-что для под-зарядки. Особенно если не разряжать их почти до минимума.
ДедаВаня может подскажет чего-ниить по этому поводу.
Был-бы побольше ток, можно было-бы в тестах НЗ использовать, вместо этих-же 2-х акумов.
У меня первый трабл случился. Тинька была на перепрошивке в программаторе, а я включил, случайно НЗ. И всё, после этого искра пропала. Со вставленной тинькой слышно как трансик жужжит, но напряжение на вторичке низкое, не хватает для пробоя Транзюк (840) значит не успело пробить, видимо. Получается что трансик внутри пробит ???
ДедаВаня, я так понял предлагаешь на этом таракане сделать БП для НЗ ? Если да, то у меня есть уже почти спаянная на 3845, из 12 -> 24. Осталось выходной диод найти, и впаять выходные ёмкости ...
JohnZ Пост: 404947 От 20.Dec.2012 (15:39)
ДедаВаня, я так понял предлагаешь на этом таракане сделать БП для НЗ ? Если да, то у меня есть уже почти спаянная
С тобой все понятно, я для начинающих- этот таракан почти один в один
наш выходной каскад- на нем хорошо изучать, ну и заодно питание сделать.
JohnZ Пост: 405104 От 21.Dec.2012 (18:51)

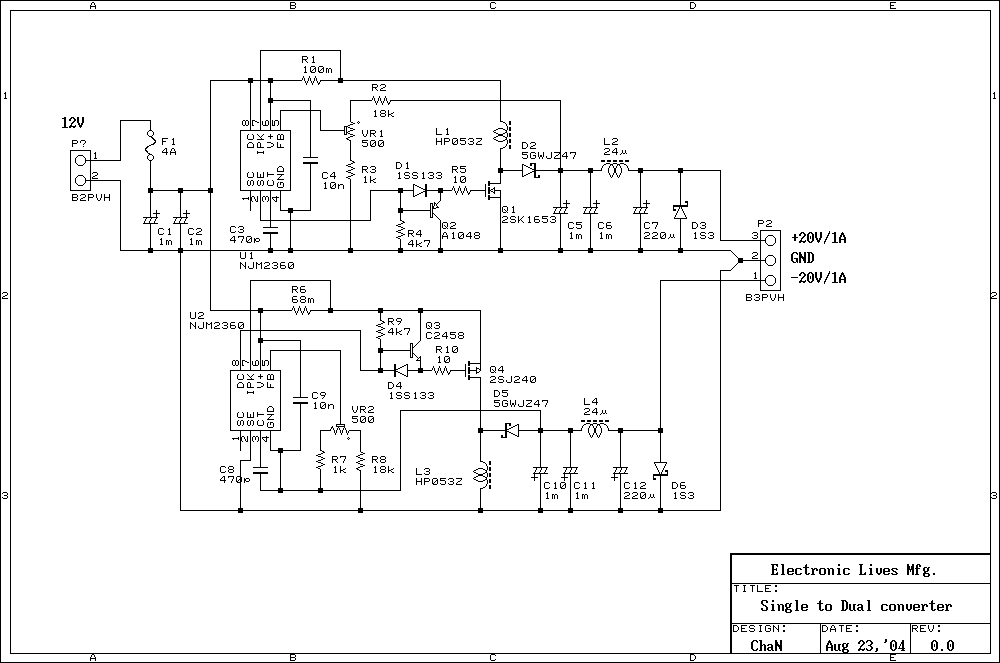

Предложите схемку DC/DC 12 В -> 15...100 В (до 1.5 А)
Заранее спасибо.
Удачи !
а не проще ли использовать готовый преобразователь 12В-220В (УПС от компа или китайский преобразователь в прикуриватель), а имея 220В уже из него делать 15...100В. По крайней мере на 220В есть готовые решения и ничего городить самому не надо будет.
